Signal Hound BB60C远程控制方案

Signal Hound  BB60C远程控制方案

一、系统功能

1. 数据带宽可调


2. 回传并显示采集点经纬度信息


3. 多个地点同时采集


4. 软件集成回传数据的功能

      -使用FTP，半集成


 5. 每个地点实时回传频谱信息

二、系统方案概述

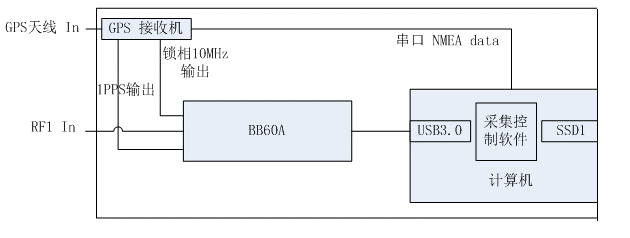

1、一台主控机，其他站点分布各城市，主机通过intranet控制各个分点的子系统，可远程设置参数、监控频谱和数据采集回传。分点子系统见图：

2、数据带宽可调：采集带宽从100K开始，最大支持27MHz

–低带宽数据采集便于internet做数据回传

–大带宽数据采集用以细节分析以及复杂信号分析

3、回传经纬度信息

利用BB60C可以加载时间戳信息的特性，由API向ADC采样点中间打入时间戳，系统软件可以提取时间信息以及每个站点的经纬度信息，根据不同站点的经纬度信息去计算出发射源的位置，也可以根据时间差（TDOA）计算发射源的位置。

4、多个地点同时采集

5、软件集成回传数据功能

系统软件自带采集数据回传功能，将异地站点采集得到的IQ数据（带时间戳信息）远程回传至主控站点。

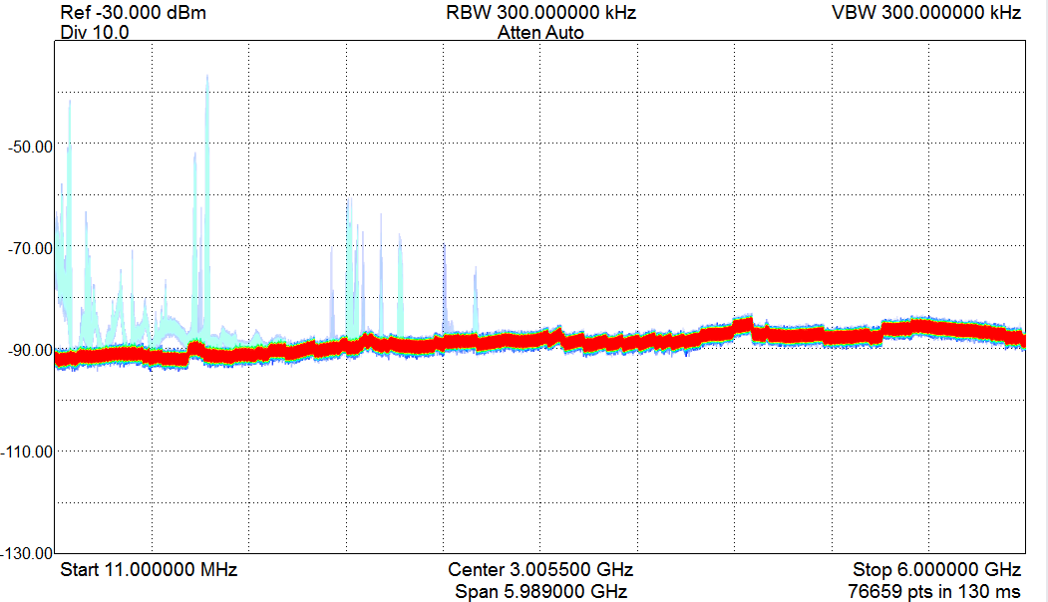

主控站点可以实时监控到分站点频谱信息，便于识别异常信号做进一步跟踪分析

主控程序可以用ip去连接各地的BB60C电脑，然后在主控地点去设置被控地的BB60C的频点、采集带宽等参数并保存采集数据进行回传。

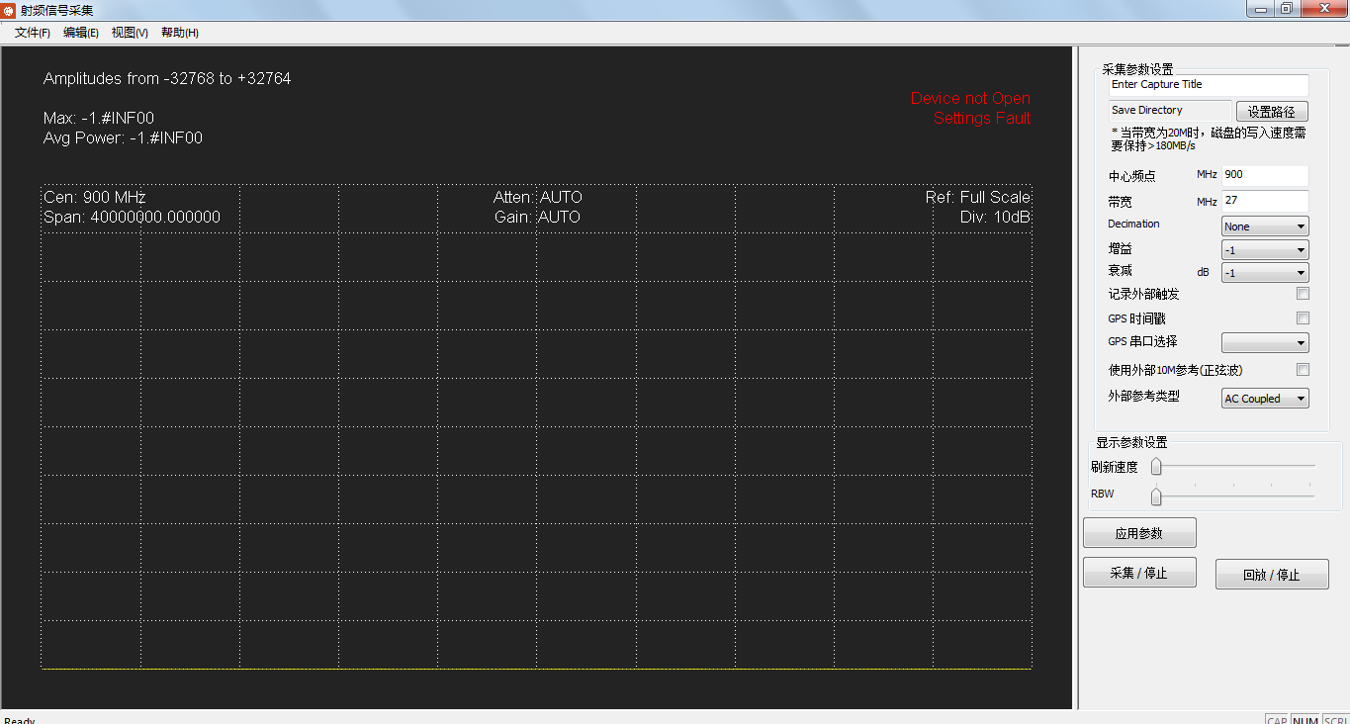

采集程序用以采集某一中心频点、某一设置带宽内的IQ原始数据，可打入GPS时间戳
