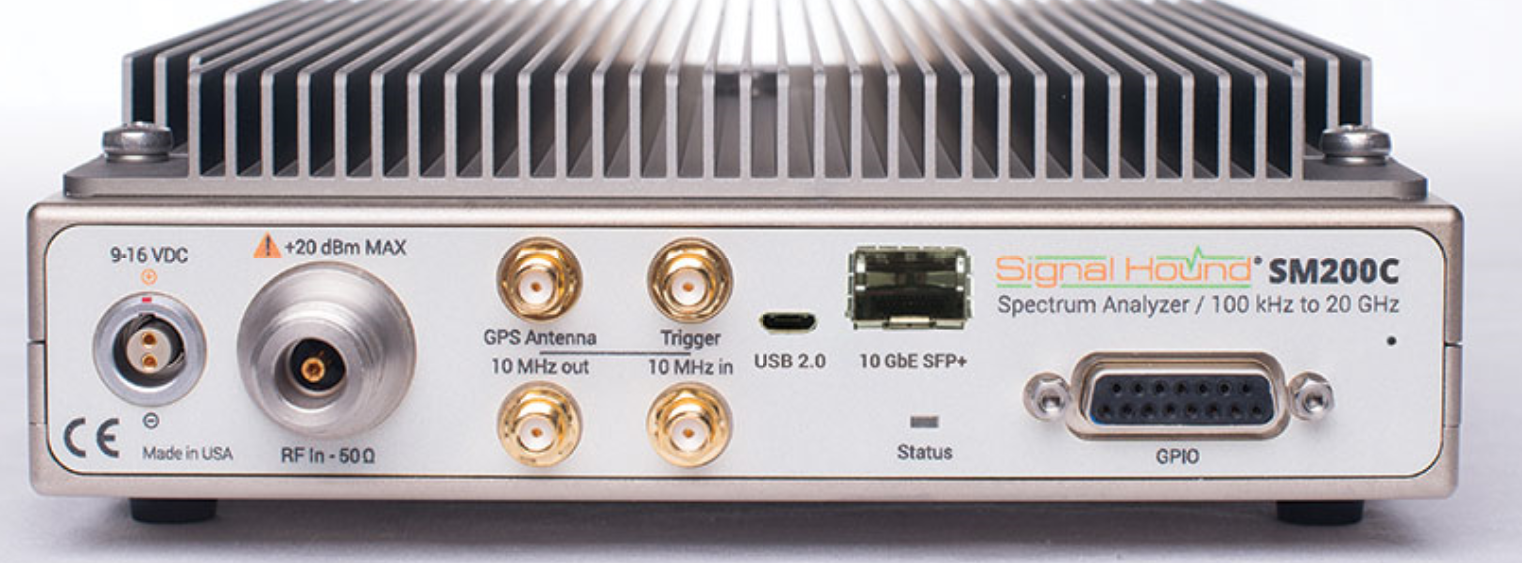

Signalhound SM200C 100KHz至20GHz 10GbE光纤网口实时频谱分析仪和监测接收机模块
Signalhound SM200C 10GbE光纤网口 100KHz至20GHz 实时频谱分析仪和监测接收机模块
l 频率范围：100KHz至20GHz
l 实时IQ数据流：
5 kHz 至160 MHz 可选IQ带宽通过10GbE光纤网口 ；
l 分辨率带宽(RBW)：0.1Hz至10MHz
l 内部时钟精度：GPS驯化OCXO±1.5×10-9每天（-40°C to 65°C ）
扫描速度
Speed RBW
1THz/sec 1MHz
1THz/sec 100kHz
1THz/sec 30kHz
160GHz/sec 10kHz
18GHz/sec 1kHz
系统噪声系数：12dB（400MHz 至 2.7GHz），
16dB（2.7GHz至 4.5GHz ）
19dB（4.5GHz至 15.2GHz ）
IP2
+68dBm 100 kHz 至 2 GHz;
+78dBm 2 GHz 至 10 GHz;
+75dBm 10 GHz 至 15 GHz;
+60dBm 15 GHz 至 20 GHz
IP3
+28dBm 100 kHz 至 3 GHz;
+24dBm 3 GHz 至 6 GHz;
+20dBm 6 GHz 至 20 GHz
幅度（显示平均噪声电平（DANL） 至 +10dBm）
电平测量范围：显示平均噪声电平（DANL） 至 +10dBm
电平绝对精度：
100 kHz 至 6 GHz >6 GHz 至 20 GHz RBW 滤波器类型
± 2.0 dB ± 3.0 dB Flat-Top windowing
+2.0 dB/-2.6 dB +3.0/-3.6 dB Nuttall windowing
显示平均噪声电平 (DANL) dBm/Hz（典型值）
100 kHz至 700 MHz –156 dBm
700 MHz 至 2.7 GHz –161 dBm
2.7 GHz 至 4.5 GHz –158 dBm
4.5 GHz 至 8.2 GHz –155 dBm
8.2 GHz 至 15.2 GHz –156 dBm
15.2 GHz 至 20 GHz –149 dBm
剩余响应 (参考电平 ≤ ‐20dBm, 0dB衰减)
100 kHz 至 80 MHz -110 dBm
80 MHz 至 6 GHz -115 dBm
6 GHz 至 15 GHz -100 dBm
15 GHz 至 20 GHz -90 dBm
本振泄露（预放开）:
-80 dBm 100kHz 至 5 GHz;
-55 dBm 5 GHz 至10 GHz;
-50 dBm 10 GHz 至 18 GHz;
-47 dBm 18 GHz 至 20 GHz
预选滤波器：20MHz 至 20GHz
SPURIOUS MIXER RESPONSES (any reference level from +10 dBm TO -20 dBm, in 5 dB increments, input 10 dB less than reference level, RBW ≤30kHz):
输入频率范围 Image Reject Off Image Reject On (typ)
100 kHz 至 6 GHz -60 dBc -75 dBc
6 GHz 至 10GHz -55 dBc -75 dBc
10 GHz 至 20GHz -44 dBc -75 dBc
相位噪音(中心频率为1GHz)
Offset Frequency dBc/Hz
10 Hz –76
100 Hz –110
1 kHz –122
10 kHz –130
100 kHz –134
1 MHz –131
FPGA:
Altera Arria-10, p/n 10AX027, 1660 个乘数器, provides selectable decimation, FFT信号处理瞬时带宽160 MHz
同步: ±40ns GPS时间戳信息
工作温度: 0℃至+65℃(被动散热)
-40℃至+65℃（主动散热，选件一）
尺寸与重量：
被动散热 259mm x 183mm x 50mm
3.6千克
主动散热 259mm x 183mm x 70mm
4.07千克
电源和功耗
18W(空闲)，<30W（扫描模式或IQ提取模式）
9V至16V
系统要求：
Windows，Linux；10GbE SFP+。
GPIO 接口
用于天线切换和触发。
