Signalhound USB-SA124B 100KHz至12.4GHz 实时频谱分析仪模块

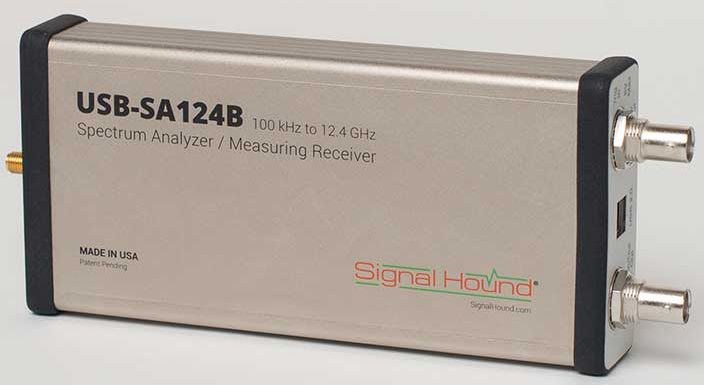

USB‐SA124B 是一款USB 接口,频率为100KHz至12.4GHz 带前置放大器的经济型频谱仪与测量接收机,Signal Hound 采用最新射频创新科技,其超高灵敏度,精确度和动态范围,真正物超所值. 该产品通过USB 供电,避免了单独电源供给的麻烦.全长约20CM,重量仅为283 克,真正实现随处可用。

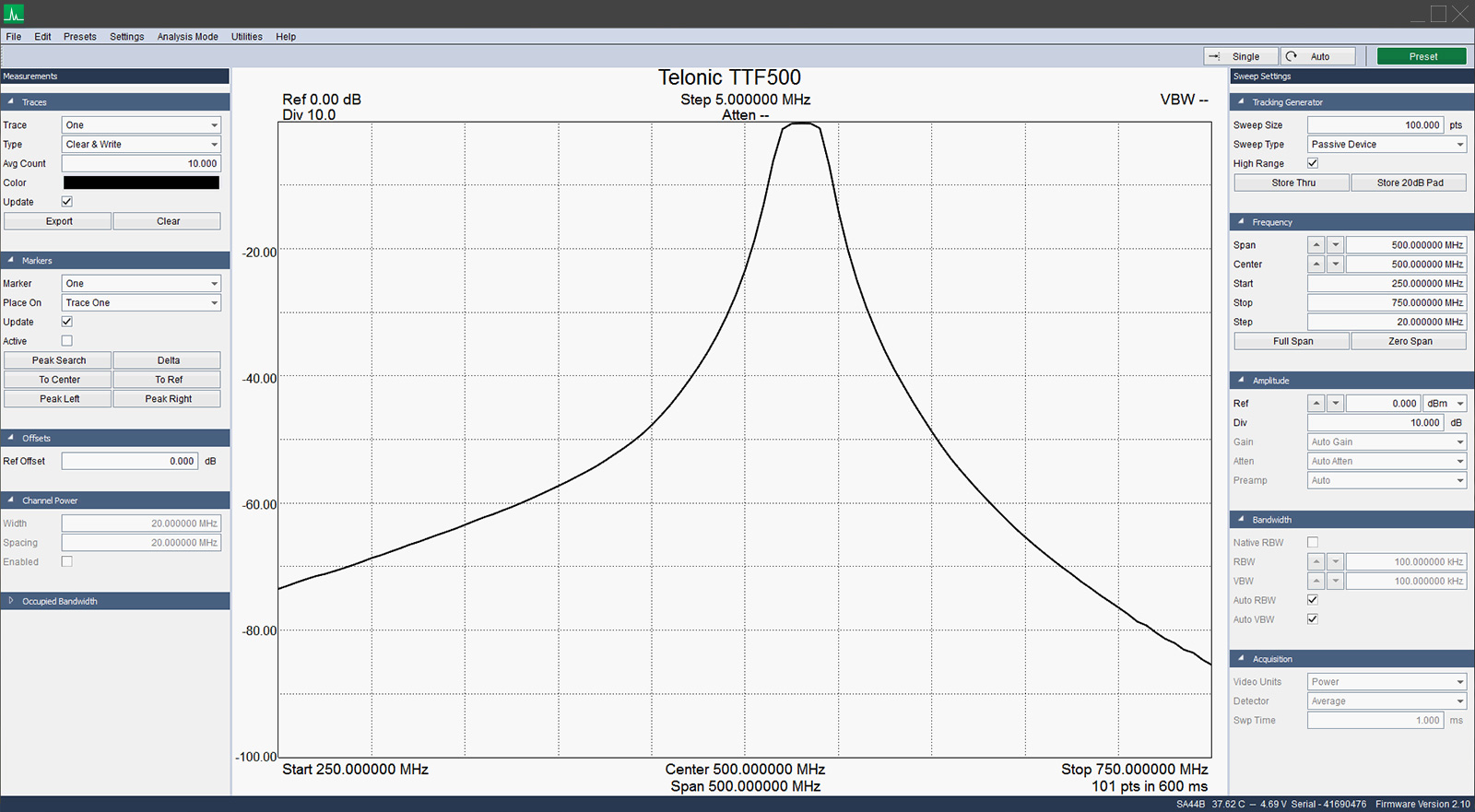

SPIKE软件带有的2-D瀑布图和3-D地形视图，以及GPU加速的色彩持久性模式，让你找到平时易丢失的信号。提供丰富易用的应用程序编程接口（API），可实现高达每秒120万次FFT计算。图形界面（GUI）是面向用户开源的，你可以基于此开发自己的软件应用程序。
技术参数
频率
频率范围：100KHz至12.4GHz
扫宽（SPAN）：100KHz 至12.4GHz或0 扫宽
分辨率带宽(RBW)： 1Hz至250KHz,6MHz
内部时钟精度：±1ppm/年（标准），1x10-7（选项）
幅度（RBW ≤100kHz）
电平测量范围：显示平均噪声电平（DANL） 至 +10dBm
电平绝对精度（参考电平≤0dBm）：±1.5dB（100KHz至6GHz）
±2.5dB（6GHz至12.4GHz）
显示平均噪声电平 (DANL) dBm/Hz
频率 | RF预放关闭 |
100KHz至 10MHz | -147dBm |
10MHz 至100MHz | –151dBm |
100MHz 至3GHz | –152dBm |
3GHz 至 5.5Hz | –145dBm |
5.5GHz 至 7GHz | –149dBm |
7GHz 至 8GHz | –147dBm |
8GHz 至 11GHz | –134dBm |
11GHz 至12.4GHz | –129dBm |
剩余响应（RBW=6.5KHz）
100KHz至 10MHz | –100dBm |
10MHz 至8GHz | –93dBm |
8GHz 至 11GHz | –82dBm |
11GHz 至12.4GHz | –85dBm |
10GHz处单边带相噪（典型值）
频偏 | dBc/Hz |
100Hz | –72 |
1KHz | –80 |
10KHz | –87 |
100KHz | –87 |
1MHz | -110 |
测量接收机
频率范围：100KHz至12.4GHz
FM 精度：±1%（典型值）
AM 精度：±1%（典型值）
同步检波器：±0.25dBc （00KHz 至1GHz， +0dBm 至‐127dBm）
（1GHz 至6GHz， +0dBm 至‐117dBm）
（6GHz 至12.4GHz， +0dBm 至‐102dBm）
中频输出
63MHz的中频，6MHz的带宽，可用于下解调NTSC、PALSECAMATSC以及DTV制式信号
校准间隔: 1年
工作温度: ：0 到+50℃（标准）
尺寸与重量：194mm x 81mm x 30mm
283克
