Signalhound VSG25A 100MHz至2.5GHz射频矢量信号发生器

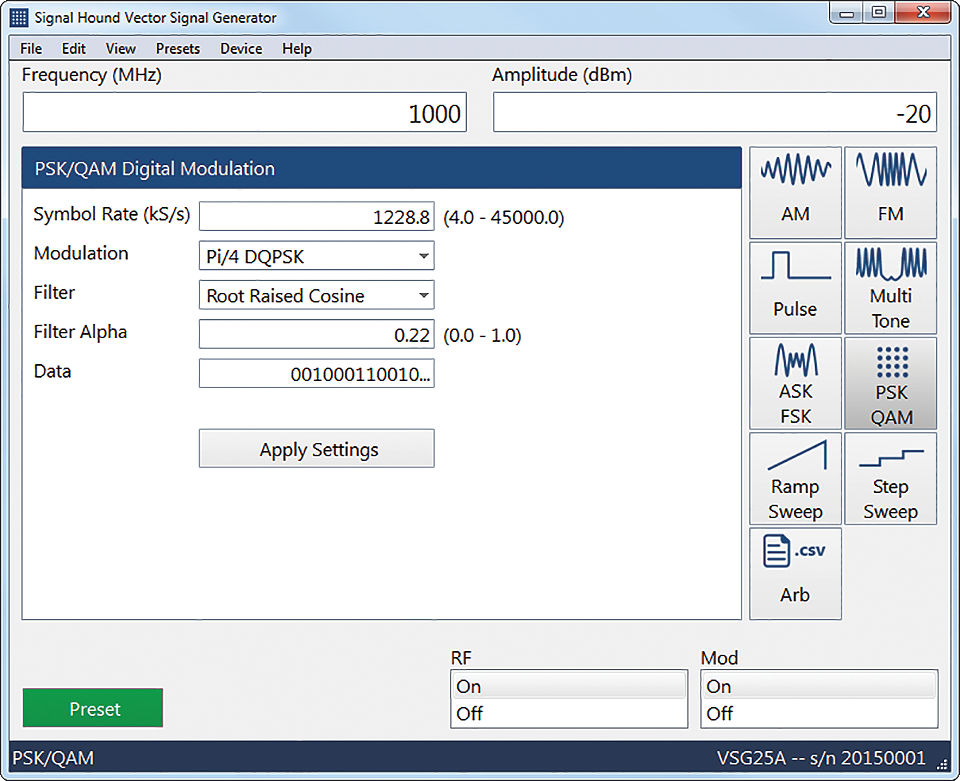

Signalhound  VSG25A 内置12位IQ基带任意波形发生器，软件是免费的，用以实现VSG的全部性能，API能实现软件完全一样的所有功能，软件工程师可以完全实现AM /FM，脉冲，多音，ASK，FSK，QAM和任意波形。丰富的API可以很容易的进行自动测量。

技术参数

频率

频率范围：100MHz至2.5GHz（频率低端可以工作至80MHz，但是幅度精度降低）

频率分辨率：< 1Hz

基准时钟精度：±1ppm

基准时钟老化率: 5ppm /年

温度漂移: -0.2 ppm / °C（典型值）

电平

最大输出功率：             +10dBm

最小输出功率：             -40dBm

电平精度：                 ≤±1.5dB

单边带相位噪声（@ 1GHz）

偏移频率      dBc/Hz

100Hz         -68

1KHz          -88

10KHz         -102

100KHz        -105

1MHZ          -132

AM、FM调制

调制率：30Hz至40MHz

AM THD: < 1%

FM THD: < 0.1% (0.01% 典型值)

脉冲调制

脉冲宽度：6ns至25ms

上升沿时间：3.5ns

下降沿时间：2.5ns

最小占空比：0.00025% (脉冲周期 ≤1.0 s)

最大占空比：99.9%（关断时间>6ns）

开关比：> 45 dB (60 dB典型值)

多音模式

Tone count, 2 to 1023 with optional center notch

Tone spacing: 1 kHz to 10 MHz

Tone Phase Relationship: parabolic or random

内置调制模式

AM, FM, CW, FSK, GFSK, OOK, ASK, MSK, GMSK, BPSK, DBPSK,

QPSK, DQPSK, Pi/4DQPSK, OQPSK, 8-PSK, 16-PSK, 16-QAM,

64-QAM, 256-QAM.

Filters: Raised cosine, root raised cosine, Gaussian,

alpha 0.01 to 1.0

Pattern: PN7, PN9, and custom

外部调制

Input I/Q data: User-generated csv file

Pattern Length: 2 to 2048 samples

Pattern Period: 2 to 65,535 samples

4096x16 bit缓存

DAC时钟/采样率：53.333 kHz to 180 MHz

其他

操作软件：免费，要求Widows7及以上

射频输出端口：SMA，阴型

电源和数据接口：USB2.0

操作温度：0至50℃

尺寸：140*57*25mm

重量：142g
