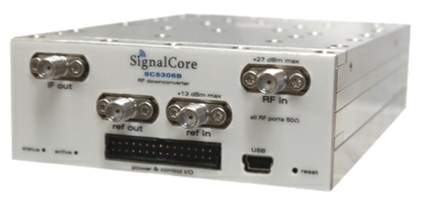

signalcore SC5306B 1MHz至3.9GHz宽带下变频模块

    signalcore SC5306B 1MHz至3.9GHz宽带下变频模块

　　SC5306B三级超外差式下变频器集成本地振荡器提供出色的镜频抑制单级转换。广泛用于电缆调解调器测试、软件定义无线电开发和光谱监测，同时可作为子系统用于精密测试设备中(例如在频谱分析仪中作为一个子模块)。SC5306A同时兼具高信噪比动态范围和高伪自由动态范围，在100MHz射频载波也具有非常低的相位噪声-108dBc/Hz @10KHz

　　SC5306B典型噪声平坦度-150dBm/Hz,可以通过内部前置放大器进一步减小到<-164dBm/Hz。

　　通过-30dB 至+50dB 之间的增益控制，测量信噪比范围可高于180dB。通过高反向隔离设备和锐截止过滤器，本振泄露和输入端的其他伪内容很好的控制在低于-120dBm。级间本振泄露也保持很低的值从而保证伪带内信号<-80dBc .

　　通过使用低噪声线性放大器，低损耗混和器和高性能固态衰减器使得SC5304A具备非常优秀的伪自由动态范围。机载10MHz 温度补偿晶体振荡器(TCXO)保证了频率准确度，可锁相到外部参考源提供更加稳定和准确的参考。

产品特性：

l  低残余相噪<-107dBc/Hz@10KHz偏移，-142dBc/Hz @1MHz 偏移（1GHz载波处）

l  20MHz带宽，1Hz 分辨率

l  测量灵敏度-164dBm/Hz

l  残余杂散<-100dbm<>

l  三阶交调 80dBc@-20dBm

l  镜频抑制>100dB

l  本振泄露<-120dbm<>

l  内部放大器

应用领域：

l RF 仪表

l 无线通讯

l 广播监测

l 光谱分析

l 软件定义无线电

l 信号情报

技术参数（25℃环境下，输出正弦波）

输入频率范围--------------------------------1MHz 至3.9GHz

平坦度相应-----------------------------------8dB 典型值

IF输出中心频率-----------------------------70MHz

实时IF带宽-----------------------------------20MHz

幅度平坦度------------------------------------3dB峰值

内部频率参考稳定性-----------------------±2.5ppm

老化率------------------------------------------<1ppm /年

锁相范围---------------------------------------±5ppm

调谐：

分辨率----------------------------------1Hz

速率（0.1ppm）²------------------ <2ms<>

边带相位噪声（典型值，dBc/Hz）

RF频率

边带相位寄生噪声

<100kHz------------------- -70dBc (典型值)

>100kHz------------------- -80dBc (典型值)

幅度特性

RF输入范围------------ -164dBm至 +20dBm

最大输入（30dB 衰减下）------------+27dBm

最小检测电平(放大器开)--------------- -160dBm

                              -165dBm (典型值)

RF衰减---------------------------------------0 至60dB

RF衰减分辨率------------------------------1dB

IF额定输出-----------------------------------0dBm

IF衰减------------------------------------------0至30dB

IF衰减分辨率------------------------------1dB

准确度(校准后)----------------------------±0.75dB

输入P1dB压缩(无RF衰减)----------- 1dBm 典型值

IIP3（2 tone at -20dBm）----------------18dBm

                              @2GHz 典型值

IMD3 (2个-20dBm调谐，1MHz远)-----------<-76dbc<>

                                    @2GHz 典型值

二次谐波(-30dBm 调谐)-----------------------<-80dbc<>

输入噪声密度--------------设置最佳动态范围（典型值）

镜频抑制--------------------------> 100dB

剩余杂散（系统固有）---------<-100dbm<>

输入相关杂散----------------------<-80dbc<>

RF终端本振泄露----------------  -120dBm

增益（放大器关）---------------  -60dB至 30dB 典型值

（放大器开）---------------  -60dB至50dB 典型值

动态范围（DR）

测量 DR----------------------- >180 dB

瞬时DR----------------------->150dB

接口参数

RF输入和IF输出接口参数

阻抗---------------50Ω

接口类型-------SMA阴头

耦合--------------AC

参考输入接口参数

阻抗（单端）---------------50Ω

接口类型-------SMA阴头

耦合--------------AC

频率--------------10MHz

幅度范围------- -5dBm 至+10dBm

锁定范围--------±5ppm

参考输出接口参数

阻抗(单端)---------------50Ω

接口类型-------SMA阴头

耦合--------------AC

频率--------------10/100MHz

幅度----------------------- +6dBm(典型值)

通讯接口---------------- USB/RS232/SPI

消耗功率--------------------34W (典型值)

重量--------------------------2.0 Ibs

体积(W x H x D)------------3.7’’ x 1.4’’ x 6.4’’

保修期-----------------------1年

SC5306B-1，1MHz 至 3.9GHzUSB接口 RF下变频器模块

SC5306B-2，1MHz 至 3.9GHzRS232接口 RF下变频器模块

SC5306B-3，1MHz 至 3.9GHz SPI接口 RF下变频器模块
