Signalcore SC5305A 1MHz至3.9GHz PXIe宽带射频下变频器模块
Signalcore SC5305A 1MHz至3.9GHz PXI宽带射频下变频器模块

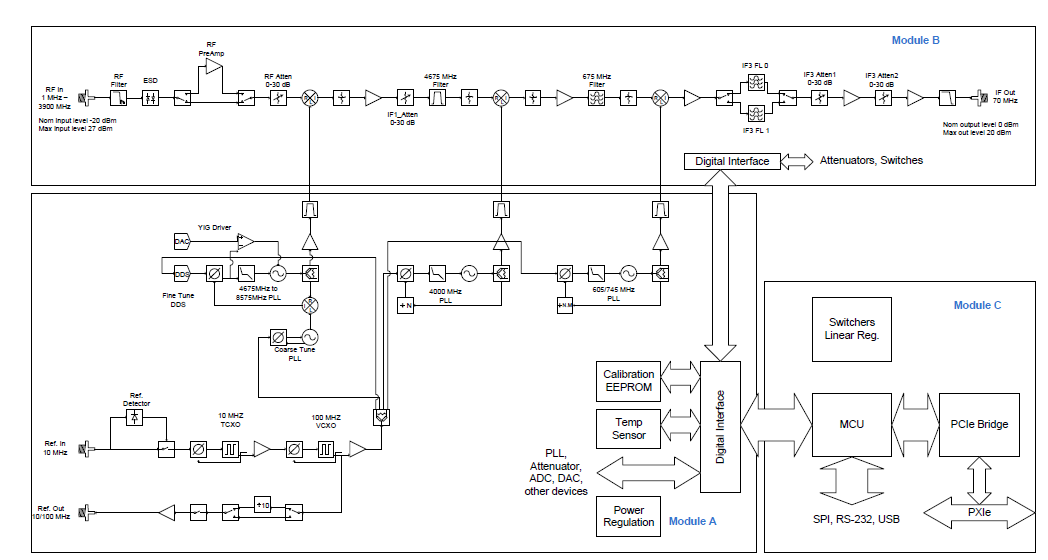

随着模块化仪器的持续快速增长，很多研发工程师也意识到了基于PXI模块化仪器空间小，灵活性高的优点。SC5305A三级超外差式下变频器集成本地振荡器提供出色的镜频抑制单级转换。SC5305A同时兼具高信噪比动态范围和高伪自由动态范围，在100MHz射频载波也具有非常低的相位噪声-108dBc/Hz @10KHz 。
SC5305A典型噪声平坦度-150dBm/Hz,可以通过内部前置放大器进一步减小到<-164dBm/Hz。
通过-30dB 至+50dB 之间的增益控制，测量信噪比范围可高于180dB。通过高反向隔离设备和锐截止过滤器，本振泄露和输入端的其他伪内容很好的控制在低于-120dBm。级间本振泄露也保持很低的值从而保证伪带内信号<-80dBc .
通过使用低噪声线性放大器，低损耗混和器和高性能固态衰减器使得SC5305A具备非常优秀的伪自由动态范围。机载10MHz 温度补偿晶体振荡器(TCXO)保证了频率准确度，可锁相到外部参考源提供更加稳定和准确的参考。
产品特性：
l 低残余相噪<-107dBc/Hz@10KHz偏移，-142dBc/Hz @1MHz 偏移（1GHz载波处）
l 20MHz带宽，1Hz 分辨率
l 测量灵敏度-164dBm/Hz
l 残余杂散<-100dbm<>
l 三阶交调 80dBc@-20dBm
l 镜频抑制>100dB
l 本振泄露<-120dbm<>
l 内部放大器
应用领域：
l RF 仪表
l 无线通讯
l 广播监测
l 光谱分析
l 软件定义无线电
l 信号情报
技术参数（25℃环境下，输出正弦波）
输入频率范围--------------------------------1MHz 至3.9GHz
平坦度相应-----------------------------------8dB 典型值
IF输出中心频率-----------------------------70MHz
实时IF带宽-----------------------------------20MHz
幅度平坦度------------------------------------3dB峰值
内部频率参考稳定性-----------------------±2.5ppm
老化率------------------------------------------<1ppm /年
锁相范围---------------------------------------±5ppm
调谐：
分辨率----------------------------------1Hz
速率（0.1ppm）2------------------ <2ms<>

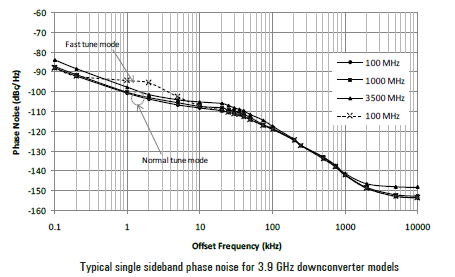

边带相位噪声（典型值，dBc/Hz）
RF频率
偏移 | 100MHz | 1GHz | 2GHz | 3GHz |
100Hz | -88 | -87 | -85 | -83 |
1kHz | -100 | -99 | -98 | -97 |
10kHz | -108 | -107 | -106 | -105 |
100kHz | -119 | -118 | -117 | -115 |
1MHz | -143 | -142 | -142 | -141 |
10MHz | -152 | -152 | -150 | -149 |
边带相位寄生噪声
<100kHz------------------- -70dBc (典型值)
>100kHz------------------- -80dBc (典型值)
幅度特性
RF输入范围------------ -164dBm至 +20dBm
最大输入（30dB 衰减下）------------+27dBm
最小检测电平(放大器开)--------------- -160dBm
-165dBm (典型值)
RF衰减---------------------------------------0 –至60dB
RF衰减分辨率------------------------------1dB
IF额定输出-----------------------------------0dBm
IF衰减------------------------------------------0至30dB
IF衰减分辨率------------------------------1dB
准确度(校准后)----------------------------±0.75dB
输入P1dB压缩(无RF衰减)----------- 1dBm 典型值
IIP3（2 tone at -20dBm）----------------18dBm
@2GHz 典型值
IMD3 (2个-20dBm调谐，1MHz远)-----------<-76dbc<>
@2GHz 典型值
二次谐波(-30dBm 调谐)-----------------------<-80dbc<>
输入噪声密度--------------设置最佳动态范围（典型值）
频率 | 前置放大器 | |
100Hz | -153dBm/Hz | -167dBm/Hz |
1GHz | -152dBm/Hz | -166dBm/Hz |
3.6GHz | -148dBm/Hz | -164dBm/Hz |
镜频抑制--------------------------> 100dB
剩余杂散（系统固有）---------<-100dbm<>
输入相关杂散----------------------<-80dbc<>
RF终端本振泄露---------------- -120dBm
增益（放大器关）--------------- -60dB至 30dB 典型值
（放大器开）--------------- -60dB至50dB 典型值
动态范围（DR）
测量 DR----------------------- >180 dB
瞬时DR----------------------->150dB
接口参数
RF输入和IF输出接口参数
阻抗---------------50Ω
接口类型-------SMA阴头
耦合--------------AC
参考输入接口参数
阻抗（单端）---------------50Ω
接口类型-------SMA阴头
耦合--------------AC
频率--------------10MHz
幅度范围------- -5dBm 至+10dBm
锁定范围--------±5ppm
参考输出接口参数
阻抗(单端)---------------50Ω
接口类型-------SMA阴头
耦合--------------AC
频率--------------10/100MHz
幅度----------------------- +6dBm(典型值)
通讯接口---------------- PXIe
消耗功率--------------------+12V@2.8A
+3.3V@0.2A
重量--------------------------2.2Ibs(0.95kg)
体积(W x H x D)------------1.6’’ x 5.2’’ x 8.4’’
保修期-----------------------1年
订货信息
SC5305A，1MHz至3.9GHz PXI 宽带射频下变频器模块
