Signalcore SC5510A 100MHz至20GHz PXIe射频信号源模块
Signalcore SC5510A 100MHz至20GHz PXIe 射频信号源模块
SC5510A是一款基于VCO合成的高性能信号源，可调谐频率范围为100MHz-20GHz。仅仅需要16W的驱动，SC5510A将需要非常大空间的仪器集成为一个PXI槽。

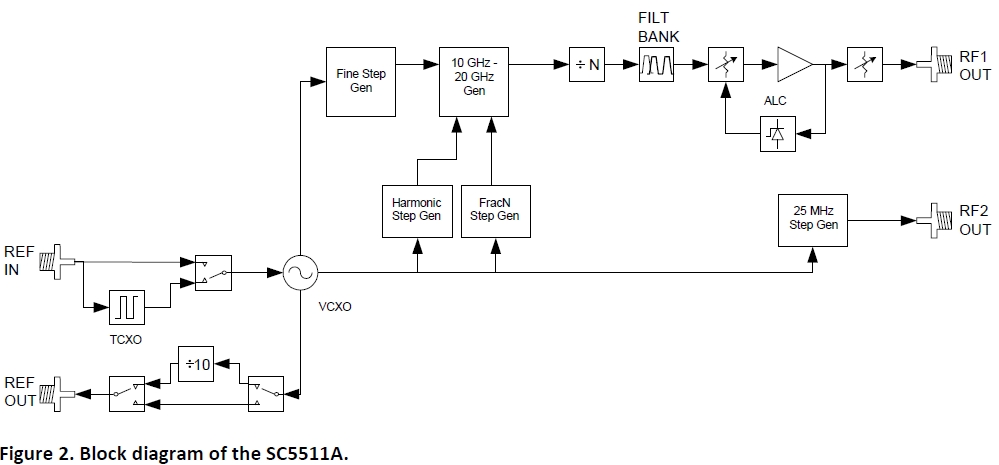

具有<-118dBc/Hz @10kHz(10GHz载波处，典型值)的低相位噪声，全带宽范围内可调谐分辨率1Hz，幅度输出范围-30dBm 至+7dBm ，幅度输出步进分辨率0.01dB, 这些优秀的性能使得SC5510A明显优于其他PXI集成模块。利用独特的多样锁相环构造使得在全带宽范围内保持极低的相位杂散，即使在1Hz的分辨率内也可达到<-70dBc。通过高基频VCO(20GHz)，从而可以达到不使用混频器，并且由分频器引入的谐波<70dBc ,同时寄生信号也保持低于这个水平。
SC5510A具备独立的RF2通道，RF2频率范围为100MHz至3GHz ，分辨率为25MHz 。这使得SC5510A成为需求单级RF转换系统和双极图像抑制升频/降频转换器系统的理想选择。对于需求低相位噪声和信号纯净度的实验室来说SC5510A是很好的通用实验室信号源。更是快速DAC和ADC应用领域，尤其对于那些需要变量抽样率的时钟源的理想选择。
l 低相位噪声<-118dBc/Hz@10kHz(10GHz 载波处，典型值)
l 低相位寄生<-70dbc<>
l 输出频率100MHz 至20GHz
l 1Hz 分辨率，可输出更准确的频率
l 幅度输出范围-30dBm 至+10dBm
l 杂散信号<-70dbc(典型值)
应用领域：
l RF 仪表
l 无线通讯
l 信号情报分析
l 软件定义无线电
l 数据转换
技术参数（25℃环境下，输出正弦波）
RF1通道技术参数
频率范围----------------------------100MHz 至20GHz
内部参考：
稳定性1----------------------------±5ppm
老化率------------------------------<1ppm/年
锁相范围--------------------------±5ppm
调谐：
分辨率------------------------------1Hz
速率（0.1ppm）2----------------<500μs
边带相位噪声（典型值，dBc/Hz）
RF频率
偏移 | 1GHz | 5GHz | 10GHz | 20GHz |
100Hz | -97 | -82 | -77 | -71 |
1kHz | -123 | -110 | -104 | -98 |
10kHz | -137 | -124 | -118 | -112 |
100kHz | -138 | -126 | -120 | -116 |
1MHz | -138 | -125 | -120 | -116 |
10MHz | -150 | -140 | -133 | -131 |
基底噪声 | -152 | -150 | -147 | -145 |
边带相位寄生噪声
<100kHz------------------- -65dBc (典型值)
>100kHz------------------- -70dBc (典型值)
RF1幅度特性
输出范围---------------- +30dBm 至 +10dBm
最大输出--------------- +15dBm (典型值)
幅度分辨率------------ 0.01dB
二次谐波(0dBm)----- <-20dbc<>
幅度精度--------------- <±0.75dB
RF2通道技术参数
频率范围---------------100MHz 至3GHz
频率步进分辨率-----25MHz
输出功率----------------5dBm(典型值)
幅度分辨率-------------0.01dB
二次谐波(0dBm)------<-15dbc<>
相位噪声(1GHz,典型值)
1kHz----------------------- -110dBc/Hz
10kHz--------------------- -118dBc/Hz
100kHz-------------------- -118dBc/Hz
1MHz---------------------- -142dBc/Hz
1MHz---------------------- -160dBc/Hz
接口参数
RF输出接口参数
阻抗---------------50Ω
接口类型-------SMA阴头
耦合--------------AC
参考输入接口参数
阻抗---------------50Ω
接口类型-------SMA阴头
耦合--------------AC
频率--------------10MHz
幅度范围------- -5dBm 至+10dBm
锁定范围--------±5ppm
参考输出接口参数
阻抗(单端)---------------50Ω
接口类型-------SMA阴头
耦合--------------AC
频率--------------10/100MHz
幅度----------------------- +3dBm(典型值)
PXI 10MHz 时钟输出接口
阻抗---------------50Ω
接口类型----------------MCX
耦合----------------------AC
频率----------------------10MHz
通讯接口----------------PXI 接口
一般技术参数
消耗功率-------------------- +12V@1.4A
+3.3V@0.2A
重量-------------------------- 1Ibs
体积(W x H x D)------------0.8’’ x 5.1’’ x 7.2’’
保修期-----------------------1年
订货信息
7100044-01----------------SC5510A ，20GHz 信号源，PXI接口
