EPIQ matchstiq 软件无线电模块

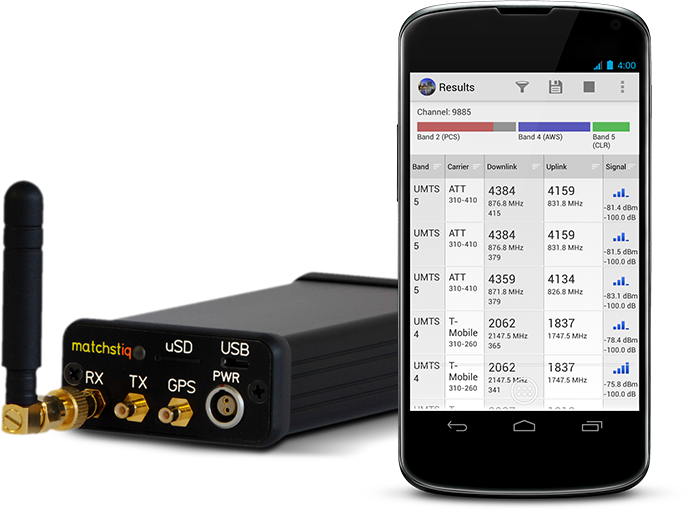

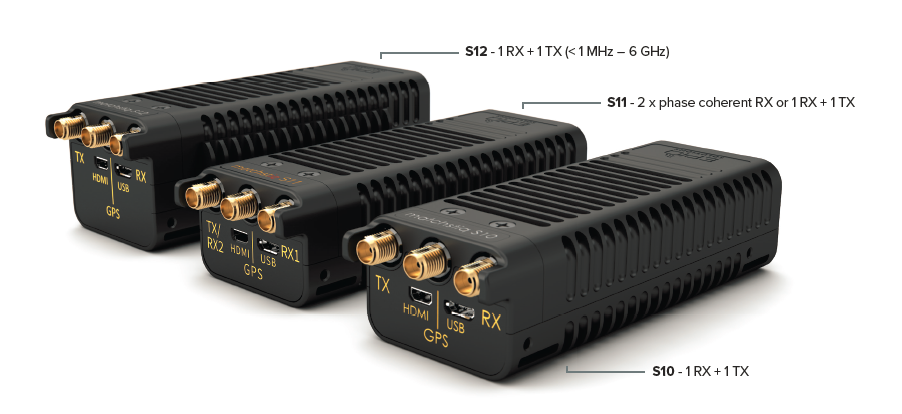

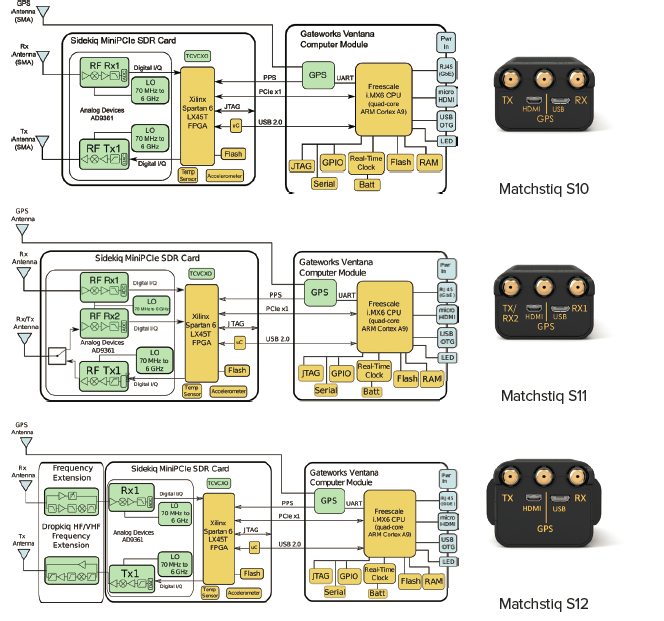

Matchstiq内部都集成了一个Freecale（飞思卡尔）的i.MX6双核CPU，主要用于housekeeping和接口连接（包括Eth以太网，HDMI，USB等）。同时在配套的公司内部的Sidkiq 迷你PCIe 卡上还集成了Xilinx Spartan-6 LX45T FPGA芯片，为SDR实现RF信号的处理。不过以上两个器件，分别位于不同的板子上，中间通过一个简单的PCIe线进行通讯。对于Matchstiq收发器系列来说，形成了一个可重复利用的SDR平台。而最新发布的Matchstiq S12在此基础上还增加了一个额外的Dropkiq频率扩展版，可以将其最低调谐频率降低到1MHz一下，而此前的S10和S11 SDR的最低调谐频率为70MHz。此外，三类Marchstiq收发器的调谐频率最高均为6GHz，通道带宽均为50MHz。

射频参数

频率范围：S10/S11  70MHz至6 GHz；S12  < 1 MHz 至 6 GHz。

射频通道：

S10/S11/S12                                S11

One RF receiver +one RF transmitter             Two phase coherent RF receivers

瞬时带宽：50MHz（每个通道）

噪声系数：<8dB

接收三阶截点：-10dBm（典型值）

接收采样率：200 Ksamples/sec至 61.44 Msamples/sec

发射采样率：200 Ksamples/sec至 61.44 Msamples/sec

AD/DA采样：12-bits

接收增益：0-76 dB, 1 dB steps

发射增益：0-80 dB, 1 dB steps

发射功率：+10 dBm (+13 dBm < 2 GHz)

时钟精度：±1ppm

预选滤波器：S12 Seven banded filters (sub-octave from400 MHz to 6 GHz)

数字参数

CPU

飞思卡尔i.MX6 (quad-core ARM Cortex A9 @ 800 MHz)

FPGA

Xilinx Spartan 6 LX45T (-3 speed grade）

RAM      FLASH

1 GB      2 GB

ETHERNET INTERFACE

10/100/1000 Base-T (RJ45), supports passive Power-Over-Ethernet

USB INTERFACE

USB 2.0 OTG (microUSB)

VIDEO INTERFACE

HDMI (microHDMI)

温度传感器

-55 ℃ 至 +125℃

加速度计

3 axis

物理参数

尺寸：

S10/S11                      S12

112m x 42mm x 28mm          112m x50mm x 36mm

重量：

S10/S11                      S12

158g                         212g

GPS接收机参数

GPS chipset：SiRFStarIV™

通道数：48

跟踪灵敏度：-163 dBm

热启动时间：1 秒

冷启动时间：35 秒

RF输入：SMA

软件

Skylight

Cell Tower Survey & Location

(2G/3G/4G Cellular)

Floodlight

Paging Channel Monitoring/Decoding

(2G/3G/4G Cellular)

Spotlight

Uplink Activity Detection/Decoding

(2G/3G/4G Cellular)

ERA

RF Spectrum Analysis
