Sidekiq^TM X2

High Performance Multi-Channel RF Transceiver

1MHz - 6GHz

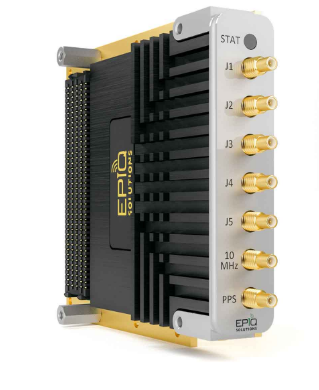

EPIQ Sidekiq X2 高性能1MHz至6GHz多通道嵌入式软件无线电收发板卡

Sidekiq X2 技术指标datasheet下载

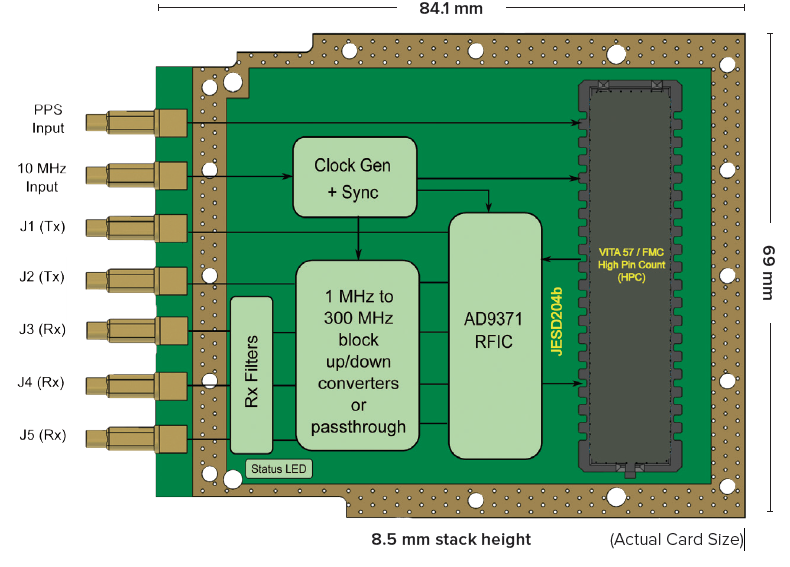

概述

EPIQ sidekiq X2基于AD9371开发，扩展了频率范围至1MHz至6GHz，每个接收通道都集成了RX预选滤波器。

接收通道（Rx）性能指标

频率范围：1MHz至6GHz。

频率步进：5Hz

灵活的射频前端（多通道）：

1、两路相参的接收通道（共本振） SSMC接口

2、三路独立的接收通道  SSMC接口

瞬时带宽：100MHz（每个通道）

噪声系数：<8dB

接收三阶截点：+8dBm（典型值）

最大A/D采样率：122.88Msamples/sec

A/D采样：16位

接收增益模式：AGC

预选滤波器：七组预选滤波器（每通道）

发射通道（Tx）性能指标

灵活的射频前端（多通道）：

两路相参的发射通道（共本振） SSMC接口

频率范围：

Tx1： 1 MHz 至6 GHz

Tx2 ： 300 MHz至 6 GHz

频率步进：5Hz

瞬时带宽：100MHz（每个通道）

发射增益：0-80 dB, 1 dB steps

发射功率：高达+5 dBm

最大D/A采样率：122.88Msamples/sec

D/A采样：14位

数字处理参数

A/D and D/A interface to Host System

JESD204b

Additional I/O from Host

I2C + singled-ended GPIO

PPS 秒脉冲接口

SSMC

PPS Input

Direct to host system FPGA (for timestamping)

10 MHz 参考时钟输入接口

SSMC

10 MHz 参考时钟

For phase locking card to external system

其他参数

Form Factor

VITA57.1 High Pin Count FPGA Mezzanine Card (FMC)

Thermal Management

Convection cooled (conduction option on request)

功率：

4-10 Watts (depending on # of channels in use)

操作温度

-40 to +85 degrees C

Sidekiq X2 开发平台

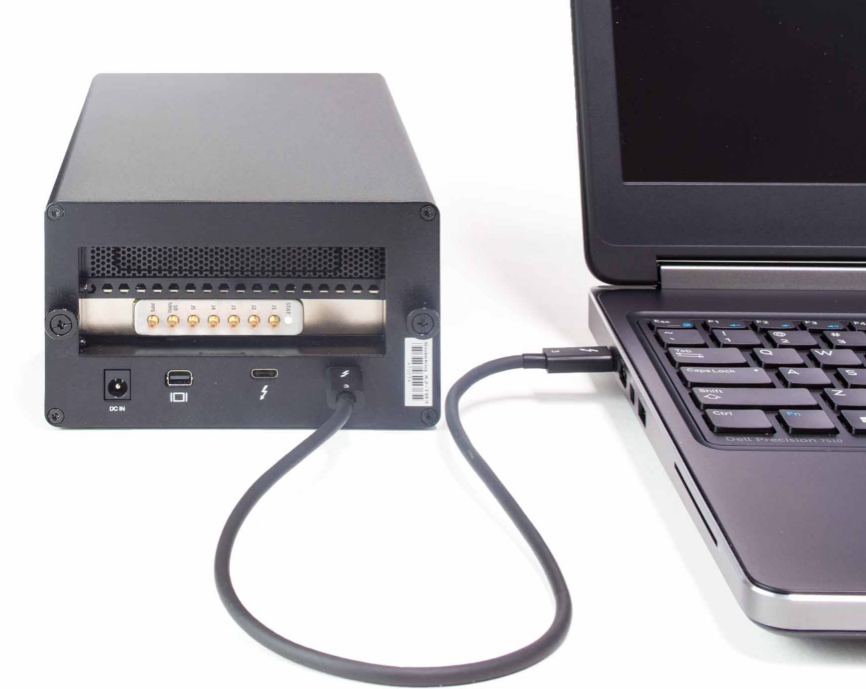

Sidekiq X2 supports lab development and field deployments with a COTS PCIe FPGA carrier card integrated into a Thunderbolt™ 3 chassis, providing up to 40Gb/s of throughput to the host device. For ruggedized deployments, Sidekiq X2 can be integrated into COTS 3U or 6U VPX carrier cards. Both conduction and convection cooled options are supported.
